EHV Power Transformers
محولات قدرة فائقة الجهد (EHV Power Transformers) لتطبيقات شبكات النقل. تصل إلى 300 ميجافولت أمبير، 220–400 كيلوفولت — معتمدة من KEMA لتحمل تيار القصر مع تبريد موجّه متقدم.

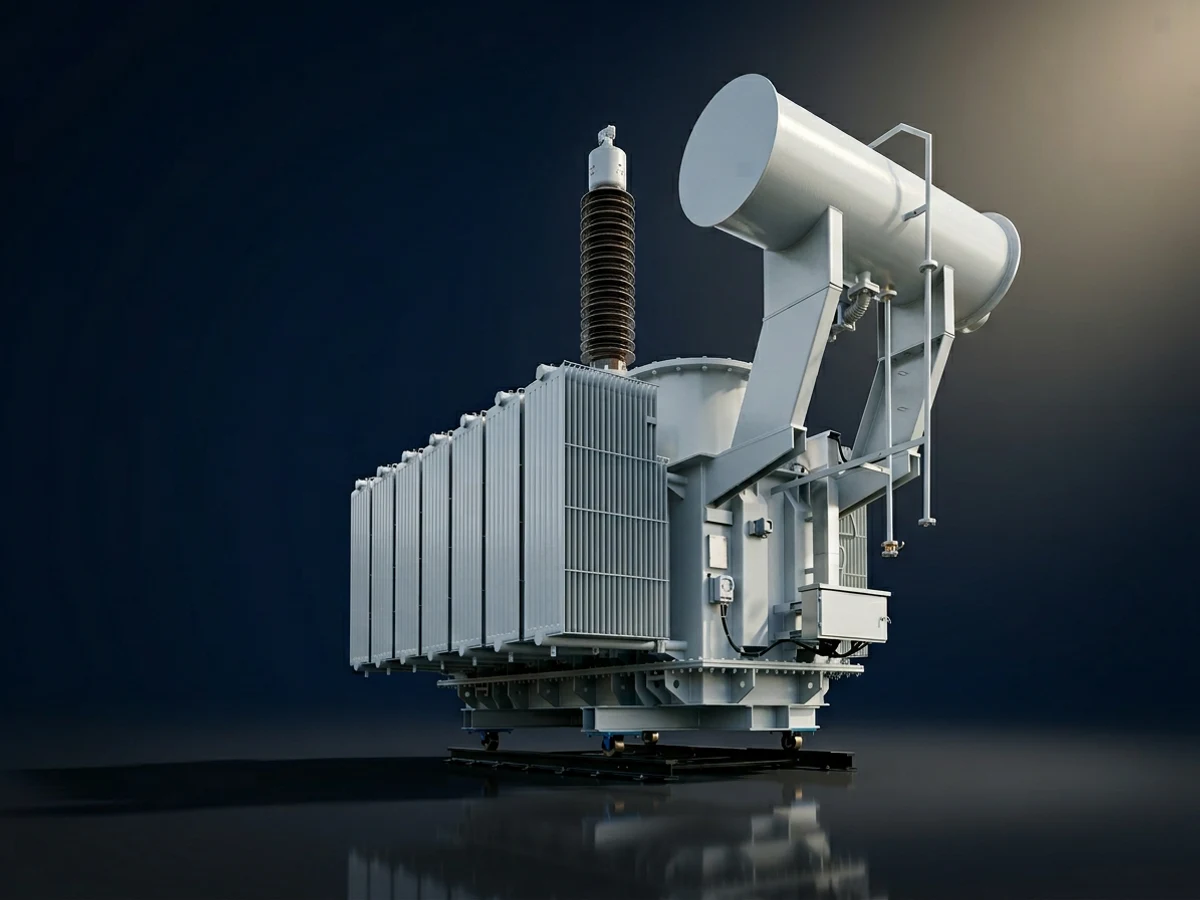

الميزات الهندسية
اختبار تحمل تيار القصر من KEMA
اختبار تحمل تيار القصر بإشراف KEMA لضمان الموثوقية تحت ظروف الأعطال.
البيانات الفنية
| المعامل | النطاق / القيمة |
|---|---|
| القدرة المقدرة (Rated Power) | 100 – 300 MVA |
| الجهد الابتدائي (Primary Voltage) | 132 – 400 kV |
| الجهد الثانوي (Secondary Voltage) | 11 – 36 kV |
| التردد (Frequency) | 50 / 60 Hz |
| المعاوقة (Impedance) | 10% – 14% (customizable) |
| مجموعة المتجهات (Vector Group) | As per specification |
| مستوى الضوضاء (Noise Level) | ≤ 75 dB(A) at 1m |
| الخسائر الإجمالية (Total Losses) | Per IEC/IEEE guaranteed values |
| ارتفاع درجة الحرارة (Temperature Rise) | Top oil ≤ 60K, Winding ≤ 65K |
| مستوى العزل (Insulation Level) | Full BIL / SIL as per class |
معاملات النطاق القياسي — مواصفات مخصصة متاحة عند الطلب.
مصطلحات معجمية ذات صلة
DEWA Approved
مورد لهيئة كهرباء ومياه دبي (DEWA)
ADDC / AADC
معتمد من شركة أبوظبي للتوزيع (ADDC)
SEWA / FEWA
هيئتا كهرباء الشارقة والاتحادية (SEWA / FEWA)
ADNOC AVL
قائمة الموردين المعتمدين لدى أدنوك (ADNOC AVL)
IEC 60076
المعيار الدولي لمحولات القدرة (IEC 60076)
ARAMCO 17-SAMSS
مواصفات المواد لشركة أرامكو السعودية (ARAMCO)
محولات الجهد العالي جداً (EHV Power Transformers) لشبكات النقل في دول الخليج. السعات من 100 MVA إلى 300 MVA عند 220 kV و 275 kV و 400 kV، مصممة وفق IEC 60076 ومعتمدة من KEMA لتحمل دارات القصر مع تأهيل زلزالي كامل وتصميم مقاوم للأجواء الساحلية المالحة. نُزوّد شبكة النقل في الإمارات (TRANSCO) ومحطات SEC للنقل في السعودية والربط البيني لـ GCCIA، إضافةً إلى محولات ربط شبكات النقل لمشاريع NEOM ومحطة براكة النووية ومجمع محمد بن راشد للطاقة الشمسية.
محطات نقل TRANSCO 400 kV · إمارة أبوظبي
النقل الرئيسي لـ SEC · شبكة 380 kV السعودية
الربط البيني لـ GCCIA · 400 kV عبر دول الخليج
ربط محطة براكة النووية · 400 kV · أبوظبي
مجمع محمد بن راشد للطاقة الشمسية · رفع جهد كبير
مشاريع نقل رؤية السعودية 2030 الكبرى
أين تتميز EHV Power Transformers .
نقل 220/400 kV في دول الخليج
محولات EHV وفق IEC 60076 لمحطات النقل 220 kV و 400 kV التابعة لـ DEWA و TRANSCO و NGSA و OETC.
توليد الطاقة في الخليج (GSU)
محولات رفع جهد المولدات لمحطة براكة النووية و Hassyan و Sudair Solar PV وغيرها من أصول التوليد الكبرى في الخليج.
مشاريع الربط الخليجي
محولات ذاتية EHV للشبكة العملاقة لـ GCC Interconnection Authority وتحديثات النقل العابرة للحدود.
بنية الشبكة الاستراتيجية (الإمارات/السعودية)
محولات EHV لتعزيز شبكات رؤية 2030 ومئوية الإمارات 2071 والبنية التحتية للمشاريع العملاقة.
