تخيل أنك تقف في محطة تحويل صامتة في قلب صحراء دبي في تمام الثالثة صباحاً. لقد تباطأ نبض المدينة المتسارع، لكن تحت قدميك، ثمة اهتزاز مادي، طنين مستمر منخفض التردد يتردد صداه في صدرك. بالنسبة للشخص العادي، هذا مجرد ضوضاء بيضاء — صوت العالم الحديث. أما بالنسبة لمهندس في "مجموعة إي تي إس" (ETS Group)، فإن ضوضاء المحول تلك هي لغة، هي تدفق من البيانات. إن تردد 100 هرتز تحديداً (أو 120 هرتز في شبكات الـ 60 هرتز) هو توقيع صوتي يكشف عن الحالة الميكانيكية الداخلية، والمحاذاة المغناطيسية، والسلامة الهيكلية للأصل.
عندما يصدر المحول طنيناً، فهو لا يشتكي؛ بل يؤدي رقصة فيزيائية معقدة تحكمها قوانين الكهرومغناطيسية. إذا تغير الصوت — إذا اكتسب حدة معدنية، أو نبضاً إيقاعياً، أو ارتفاعاً مفاجئاً في مستويات "الديسيبل" — فإن الاهتزاز لم يعد مجرد ناتج ثانوي للتشغيل، بل أصبح تحذيراً تشخيصياً. إن فهم سبب طنين المحولات يتطلب كشف الغطاء الفولاذي للخزان والنظر في السلوك الذري لصلب القلب نفسه.
فيزياء التقبض المغناطيسي ونبض الـ 100 هرتز

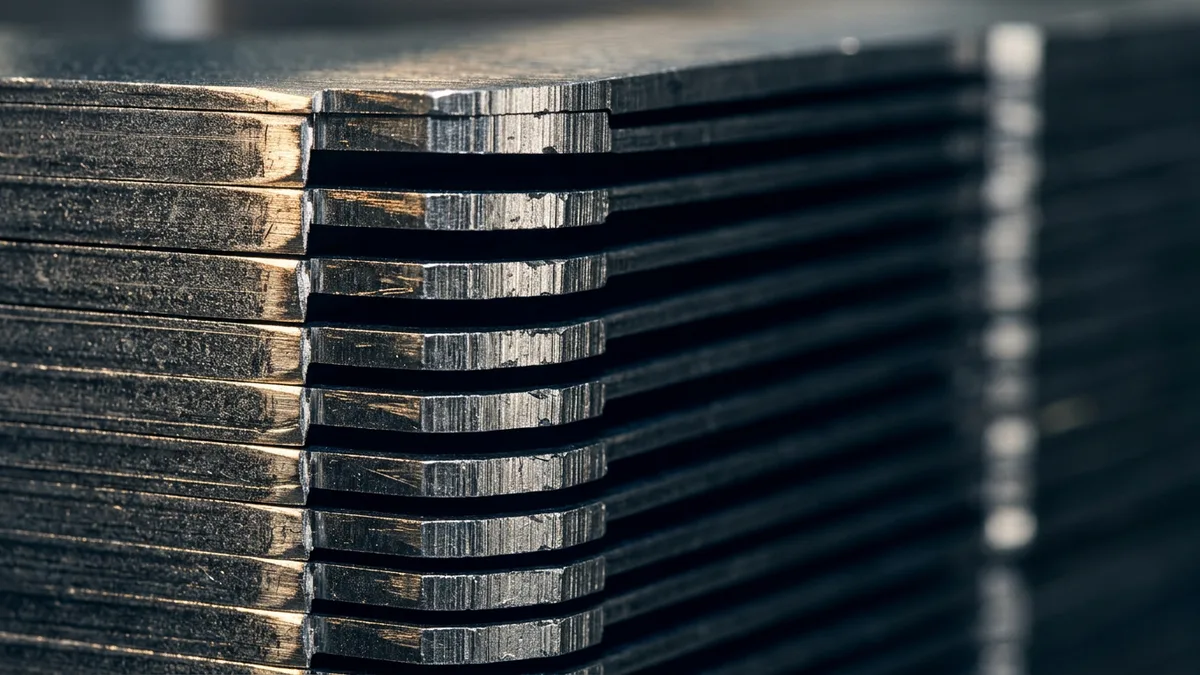

المتهم الرئيسي وراء هذا الطنين المميز هو ظاهرة تُعرف باسم "التقبض المغناطيسي" (Magnetostriction). داخل كل محول طاقة، يتكون القلب من آلاف الرقائق الرقيقة من صلب السيليكون ذي الحبيبات الموجهة. عندما يتدفق التيار المتردد عبر الملفات، فإنه يخلق مجالاً مغناطيسياً يغير اتجاهه في كل نصف دورة. على المستوى الجزيئي، تعيد الدومينات المغناطيسية الصغيرة داخل الصلب ترتيب نفسها فيزيائياً مع هذا المجال المتغير.
تتسبب عملية إعادة الترتيب هذه في تمدد وانكماش الصلب مجهرياً. ورغم أن هذه التغييرات تُقاس بالميكرونات، إلا أنها تحدث مرتين خلال كل دورة من موجة التيار المتردد. وفي نظام 50 هرتز، وهو المعمول به في دول مجلس التعاون الخليجي، ينتج عن ذلك اهتزاز ميكانيكي بتردد 100 هرتز. لهذا السبب، تظل نغمة المحول متسقة بشكل ملحوظ عبر القارات، طالما ظل تردد الشبكة مستقراً.
يعتمد المهندسون على المعيار IEC 60076-10 لتحديد طرق قياس مستويات الصوت هذه. يوفر هذا المعيار الإطار اللازم لتحديد مستويات قدرة الصوت، مما يضمن أنه عندما نصنع وحدة في "مجموعة إي تي إس"، فإن ملفها الصوتي يقع ضمن الحدود البيئية والميكانيكية المقبولة. لكن التقبض المغناطيسي ليس سوى بداية القصة؛ إذ يتم تضخيم الصوت بفعل "تأثير مكبر الصوت" لخزان المحول، حيث تنتقل الاهتزازات الداخلية عبر الزيت إلى الغلاف الفولاذي، لتشع بعد ذلك في البيئة المحيطة.
عندما يصبح الطنين تحذيراً تشخيصياً
يطور المهندس الميداني المتمرس أذناً تميز بين الضوضاء "السليمة" والضوضاء "المضطربة". فبينما يعد التقبض المغناطيسي ثابتاً، يمكن لعوامل أخرى أن تسبب نشازاً في الملف الصوتي. إذا سمعت قعقعة أو أزيزاً حاداً يبدو منفصلاً عن نغمة الـ 100 هرتز الأساسية، فأنت على الأرجح تستمع إلى رقائق قلب مفككة أو خلل هيكلي في نظام التثبيت.
على مدار سنوات من الدورات الحرارية والإجهاد الميكانيكي، قد تفقد البراغي والمشابك التي تثبت القلب معاً قوة شدها. عندما يحدث هذا، تصبح الرقائق حرة في الاهتزاز بشكل مستقل، مما يؤدي إلى زيادة كبيرة في مستويات الضوضاء. وهذا ليس مجرد إزعاج بيئي؛ بل هو علامة على عدم الكفاءة. فالحركة الميكانيكية تتطلب طاقة، وهذه الطاقة يتم تحويلها بعيداً عن الملف الثانوي لتتبدد في الغلاف الجوي على شكل صوت وحرارة.
غالبًا ما تتضمن التشخيصات الميدانية الواقعية ما هو أكثر من مجرد الأذن الخبيرة. نحن نستخدم اختبارات الانبعاث الصوتي وتحليل الاهتزازات لرسم خريطة للمجال الصوتي للمحول. ومن خلال مقارنة المخرجات الفعلية بالخط المرجعي الذي تم قياسه في المصنع أثناء اختبارات IEC 60076-10، يمكننا تحديد ما إذا كان التغير في الصوت ناتجاً عن رنين بيئي غير ضار أو خطأ داخلي حرج مثل ارتخاء الملفات أو تعطل مغير الجهد (Tap Changer).
أنظمة التبريد وسيمفونية المحطة
ليست كل الضوضاء المنبعثة من المحطة مغناطيسية الأصل. ففي درجات الحرارة المحيطة العالية في منطقة الشرق الأوسط، غالباً ما يساهم نظام التبريد في مستويات الديسيبل أكثر من القلب نفسه. صوت المراوح عالية السرعة ومضخات الزيت يخلق "هديراً" واسع النطاق يمكنه حجب الطنين الكهرومغناطيسي الأعمق.
يوفر المعيار IEEE C57.12.90 الإجراءات اللازمة لفصل مصادر الضوضاء هذه أثناء الاختبار. بالنسبة للمهندس، تعد القدرة على التمييز بين الضوضاء الديناميكية الهوائية لمروحة التبريد والاهتزاز الهيكلي للخزان أمراً حيوياً. فإذا كانت مروحة التبريد غير متوازنة، يمكن للاهتزاز الناتج أن يتناغم فعلياً مع طنين القلب البالغ 100 هرتز، مما يؤدي إلى ظاهرة تُعرف باسم "الرنين".
يحدث الرنين عندما يتطابق التردد الطبيعي لخزان المحول أو زعانف التبريد مع تردد الاهتزازات الداخلية. وعندما تتوافق هذه الترددات، يتم تضخيم الضوضاء بشكل مضاعف. لهذا السبب، تتضمن مرحلة التصميم في "مجموعة إي تي إس" تحليل العناصر المحدودة (FEA) المتطور لضمان عدم وجود أي مكون هيكلي بتردد طبيعي قريب من توافقيات 100 هرتز أو 200 هرتز. نحن، في الجوهر، "نضبط" المحول كأنه آلة موسيقية لضمان بقائه هادئاً.
التناغم مع البيئات الحضرية
مع توسع المدن، أصبحت محطات التحويل التي كانت يوماً ما في الضواحي محاطة الآن بالأبراج السكنية والمراكز التجارية. هذا التحول جعل من تخفيف الضوضاء قيداً هندسياً رئيسياً. لم يعد كافياً أن يكون المحول فعالاً فحسب؛ بل يجب أن يكون أيضاً "جاراً جيداً". وفي العديد من المناطق، تفرض اللوائح المحلية ومعايير مثل BS EN 50522 أو ENATS 35-1 مستويات صارمة لضغط الصوت عند حدود المحطة.
لتلبية هذه المتطلبات، نستخدم عدة طبقات من الهندسة الصوتية. يمكننا استخدام صلب عالي النفاذية يظهر تقبضاً مغناطيسياً أقل، أو نطبق مواد تخميد على جدران الخزان لامتصاص الاهتزازات. وفي الحالات القصوى، تُستخدم حاويات صوتية أو جدران حماية ذات خصائص ممتصة للصوت لمحاصرة الضوضاء قبل وصولها إلى حدود المنطقة السكنية.
ومن المثير للاهتمام أن الحمل على المحول يحدد أيضاً مستوى الصوت. فبينما تعتمد ظاهرة التقبض المغناطيسي بشكل كبير على الجهد، فإن القوى الكهرومغناطيسية بين الملفات — المعروفة باسم "قوى لورنتز" — تعتمد على التيار (الحمل). وتحت الحمل الثقيل، يمكن للملفات نفسها أن تهتز، مما يضيف مكوناً "معتمداً على الحمل" إلى الضوضاء. وهذا يعني أن المحول قد يكون هادئاً كهمس في الثانية صباحاً، لكنه يزأر خلال ذروة الطلب على التبريد في ظهيرة يوم دبي الحار.
مستقبل المراقبة الصوتية
يتجه القطاع نحو مستقبل يتم فيه استبدال "أذن" المهندس بالمراقبة الرقمية على مدار الساعة. تتيح مستشعرات إنترنت الأشياء (IoT) الآن أخذ بصمات صوتية مستمرة. ومن خلال استخدام الذكاء الاصطناعي لتحليل طيف الصوت في الوقت الفعلي، يمكننا اكتشاف البدايات الطفيفة للتفريغ الجزئي أو ارتخاء الملفات قبل وقت طويل من أن تؤدي إلى فشل كارثي.
في سياق دول مجلس التعاون الخليجي، حيث يتم دفع البنية التحتية إلى حدودها الحرارية القصوى، تصبح هذه التشخيصات الصوتية لا تقدر بثمن. فارتفاع مفاجئ في التوافقية الثالثة (300 هرتز) قد يشير إلى تشبع القلب، بينما قد ينذر صوت "تكتكة" غير منتظم بمشكلة ميكانيكية في مغير الجهد تحت الحمل (OLTC). نحن نترجم "لغة الطنين" إلى لوحة بيانات رقمية تتنبأ باحتياجات الصيانة بدقة جراحية.
هذا التطور في القدرة التشخيصية لا يغير الفيزياء الأساسية — فظاهرة التقبض المغناطيسي المتواضعة تظل نبض الشبكة. لكنه يغير كيفية تفاعلنا مع الآلات. لقد انتقلنا من مجرد التسامح مع الضوضاء إلى تسخيرها كواحدة من أكثر أدوات التشخيص فعالية من حيث التكلفة في ترسانة هندسة الطاقة.
في المرة القادمة التي تمر فيها بجانب محطة تحويل وتسمع ذلك الهذير منخفض التردد، تذكر أنك لا تسمع مجرد كهرباء. أنت تسمع الإجهاد الميكانيكي لآلاف الصفائح الفولاذية التي تهتز في انسجام تقني تام. إنه صوت الطاقة وهي تتحول، شهادة بتردد 100 هرتز على القوى الخفية التي تبقي العالم الحديث مضاءً.
الهندسة غالباً ما تكون بحثاً عن الصمت، ولكن في عالم الأصول ذات الجهد العالي، النوع الصحيح من الضوضاء هو علامة على الحياة. المحول الصامت هو محول ميت، أما المحول الذي يطن بإيقاع ثابت ويمكن التنبؤ به هو آلة في حالة من الرقي الكهرومغناطيسي المثالي.
